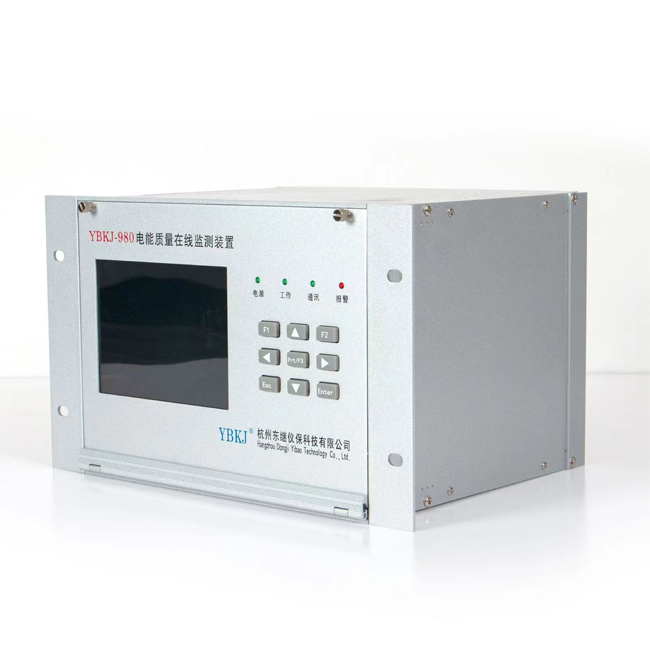

產品名稱：YBKJ-980(S型)A級電能質量在線監測裝置

所屬分類：電能質量在線監測裝置

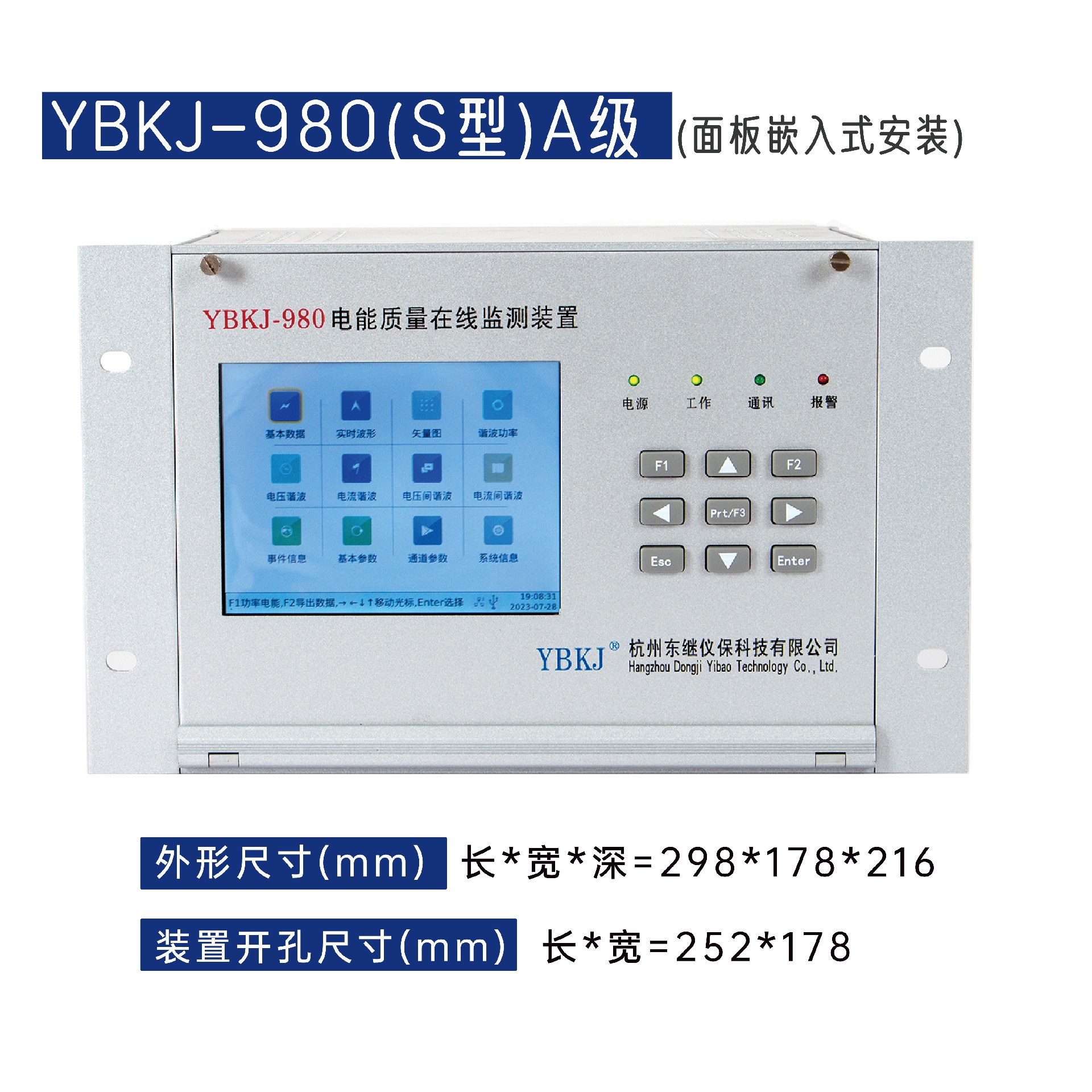

概要信息：YBKJ-980S電能質量在線監測裝置配置有5.6〞的彩色LCD顯示屏，分辨率達640*480，可以圖形方式顯示電能質量數據。同時面板上設有八個LED信號燈，可作為電源、運行、通訊和電能質量指標越限時的告警信號指示。面板上還設有九個按鍵作為人機操作的接口，通過按鍵操作，可在LCD顯示屏上進行查看、修改、設置等操作。

監測裝置特點：

我公司研制的YBKJ-980S電能質量在線監測裝置，ARM加DSP數據采集板模式， DSP具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處于國內先進水平。

ARM用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用LINUX嵌入式操作系統作為軟件平臺，全部軟件采用C++ 高級語言編程，保證了系統的高可靠性和高移植性。

DSP數據采集部分采用同步采樣的16位高速A/D轉換器，采集精度高，實測精度達到電能質量監測指標國家標準A級的要求；

大容量的存儲空間，滿足電能質量在線監測裝置對數據存儲的要求，可保存最長1年的歷史數據掉電不丟失。

采用了硬件鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。

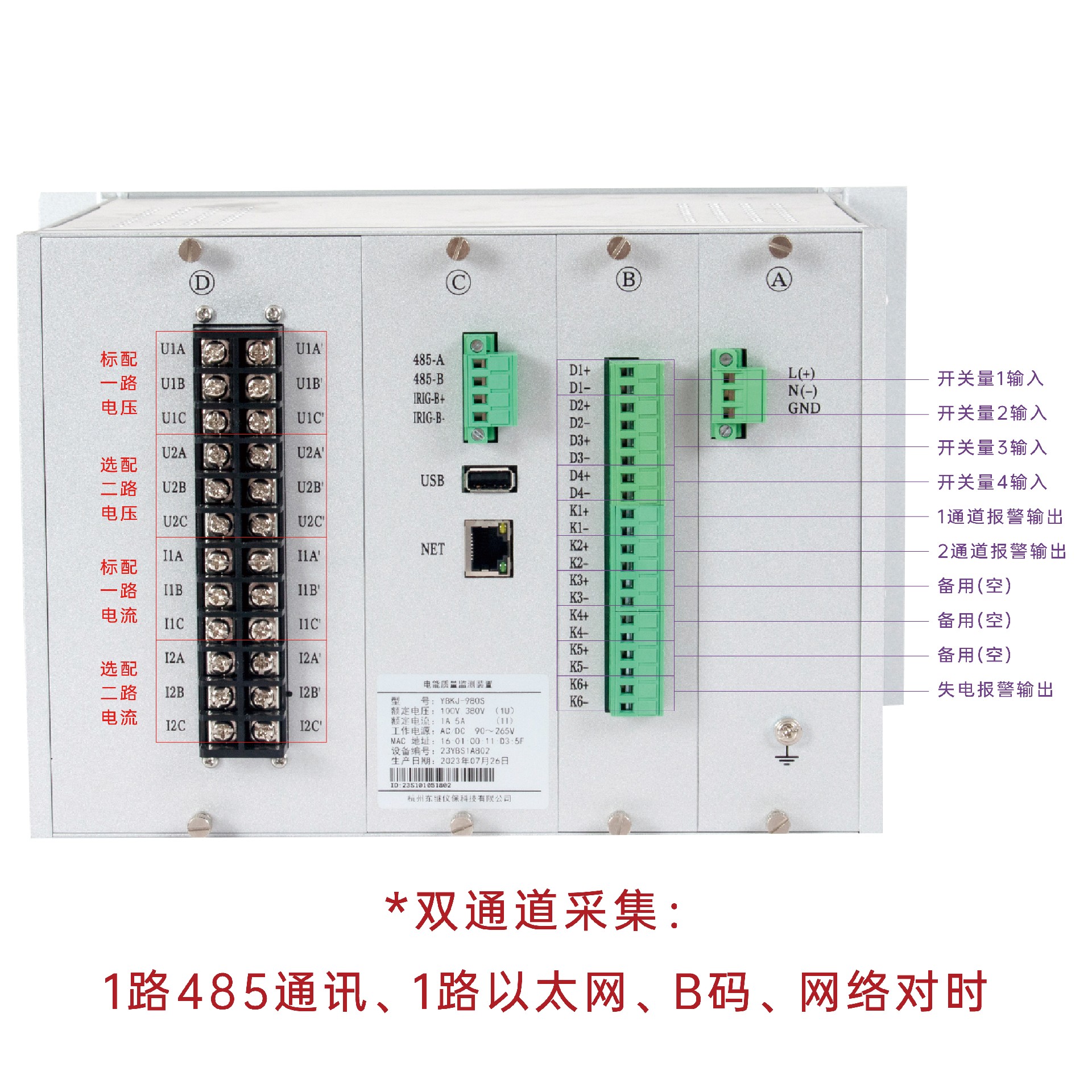

強大的通訊接口，裝置配置了工業以太網，通訊速率高達100Mbps，還配置有RS485、USB通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；

核心硬件采用四層印刷電路板（PCB）工藝和SMT工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量在線監測裝置的EMC的要求。

在監測功能方面，裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。

記錄存儲功能：裝置內置TF卡，可對基本監測指標和高級監測指標實時保存，實時數據在裝置上最長保存時間為1年，之后按“先進先出”原則更新。

統計功能：裝置具有對主要監測指標的在線統計功能，可統計分鐘內監測指標的三秒平均值。

通訊功能：裝置提供多種通訊接口方式，實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232C/RS485接口，以GPRS方式（定制）與遠方通訊。

對時功能：監測裝置具備網絡對時功能，可保持與遠方管理中心的時鐘一致。同時具備B碼對時功能，保證裝置時鐘的準確性。

事件觸發記錄功能：可根據設定事件觸發閾值，記錄事件觸發記錄并保存事件日志以供查詢。
