14路遙信采集,遙信電平DC220V/DC110V/DC24內置可選，若無特殊要求，出廠默認遙信電平為DC24V內置，無源輸入;

斷路器遙控分合；提供多對跳閘輸出接點及信號輸出接點，可靈活設置輸出接點邏輯；開關分合閘次數統計及事件SOE等；

具有優異的抗干擾性能；

組屏或安裝于開關柜時不需要安裝其它抗干擾模塊。

保護事件、錄波事件、遙信事件、自檢事件、遙控事件、功能事件

保護事件：記錄并顯示保護動作類型、相別、動作時間及故障值，按“?”、“ ?”鍵查看故障時刻的所有電壓、電流值；按“▲”、“▼”鍵選擇事件。循環存儲64次記錄。

錄波事件： 記錄并顯示故障前后波型，循環存儲64次記錄。

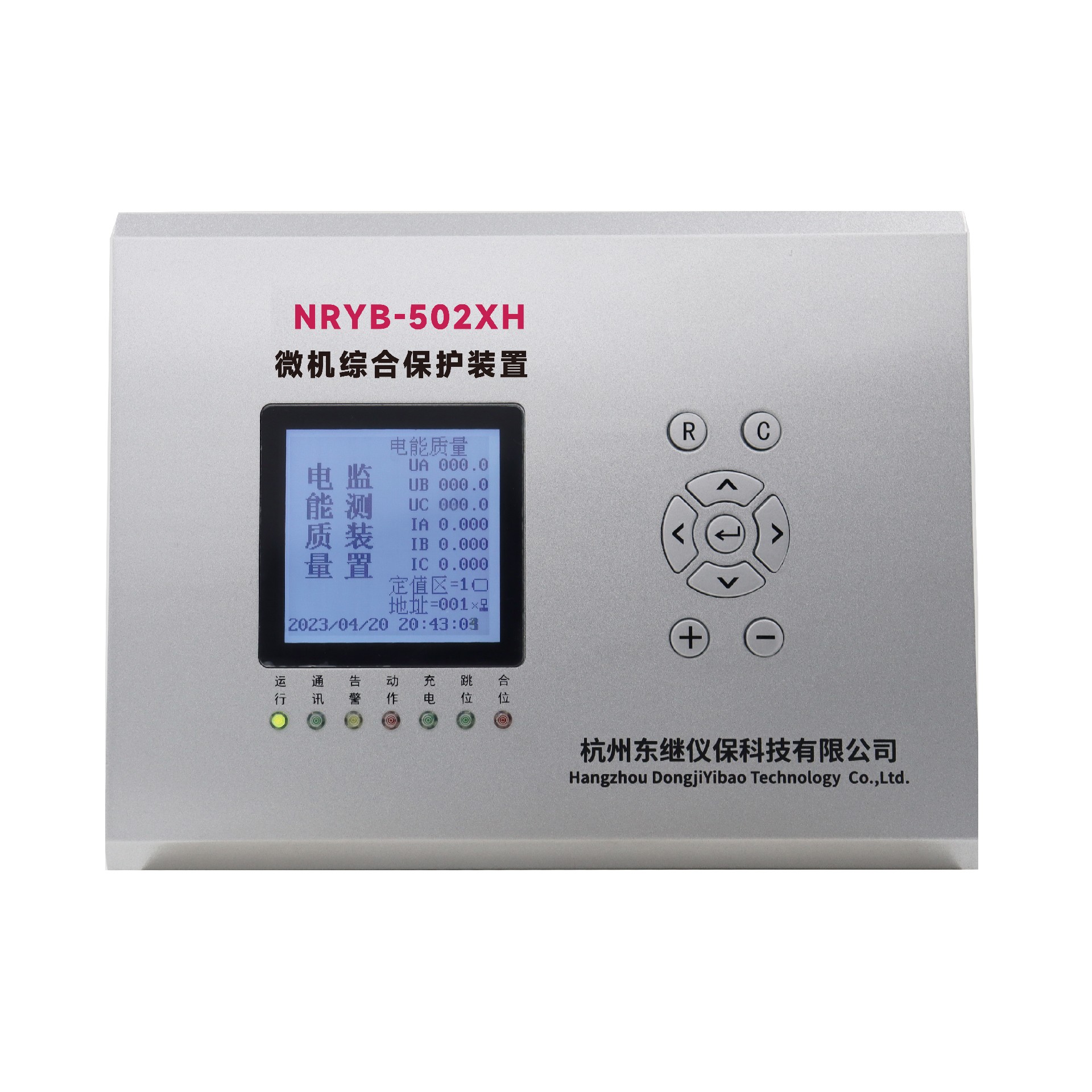

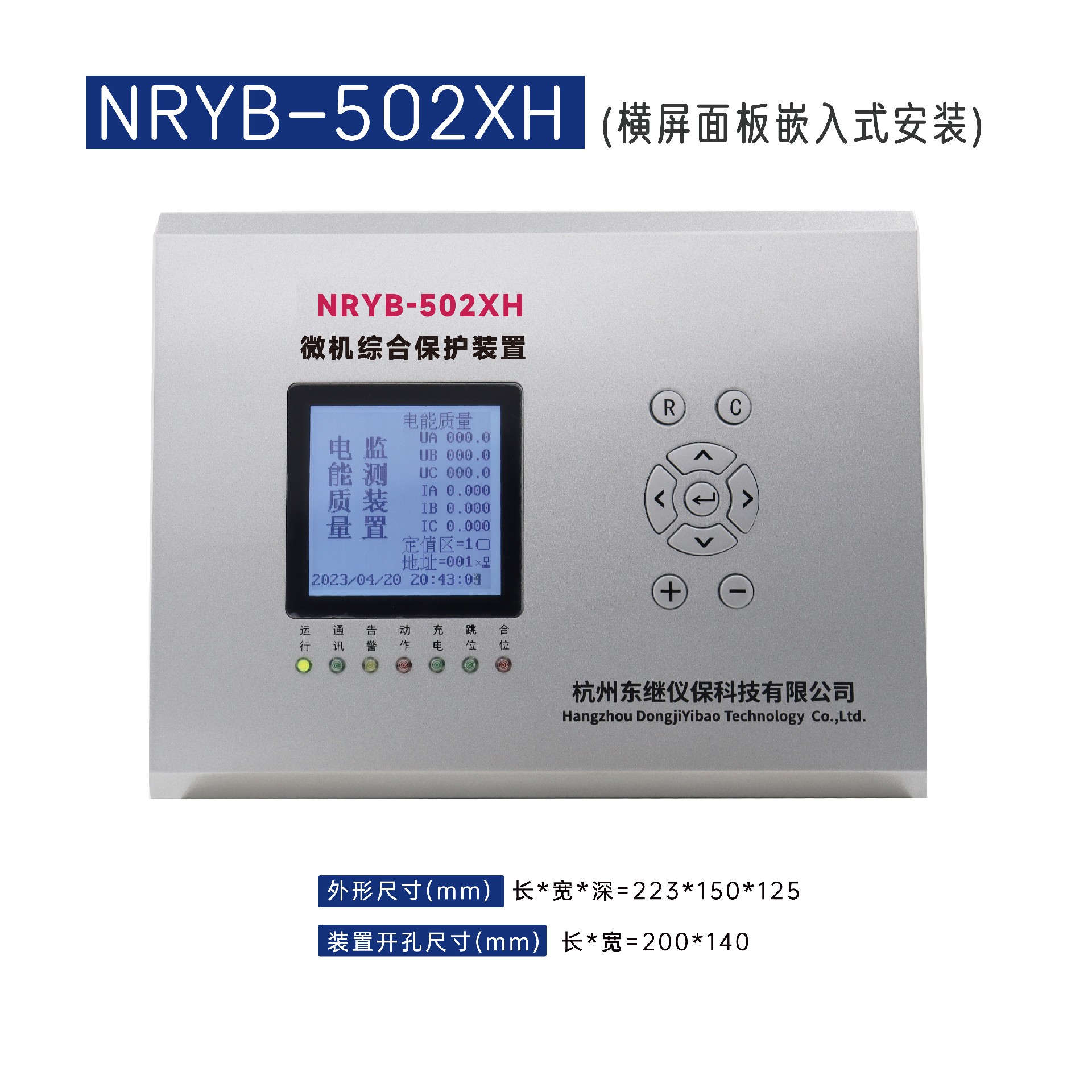

前面板設計簡潔明了、布局合理，符合人機工程設計要求，

(1)配置大屏液晶顯示（分辨率為160*160），可顯示模擬接線圖，充電指示（滿格表示充

電完成），裝置時間信息，裝置顯示RS485通訊接口與上位機通訊狀態，裝置模擬量信息

(2)配置7個高亮指示燈(運行,通訊,動作,告警,跳位,合位,故障)

(3)面板操作按鍵(上、下、左、右、確認、+、-、復歸、退出)

(4)中英文界面可以隨意切換,適應產品出口遠銷國外（選配功能）

(5)標準配置為1個RS485口(MODBUS-RTU通訊協議)

(6)選配：1個網絡通信接口(MODBUS-TCP通訊協議)

保護CT(Ia、Ib、Ic、I0l)、

測量CT(Iam、Ibm、Icm)

保護CT(Ia、Ib、Ic、I0)、

測量CT(Iam、Ibm、Icm)

保護功能

反時限過流保護

(一般、非常、極端)

反時限過流保護

(一般、非常、極端)

反時限過流保護

(一般、非常、極端)

(一般、非常、極端)

加速段保護

(低壓，方向，復合電壓閉鎖)

過壓保護

加速段保護

(低壓，方向，復合電壓閉鎖)

加速段保護

(低壓，方向，復合電壓閉鎖)

低周減載保護

(無流閉鎖，低壓閉鎖)(滑差閉鎖可退)

低壓保護

低周減載保護

(無流閉鎖，低壓閉鎖)(滑差閉鎖可退)

保護輔助功能

一次值、二次值均可獨立顯示

電流、電壓、頻率、功率、功率因數、四象限電度

15次電流，電壓奇次諧波分析

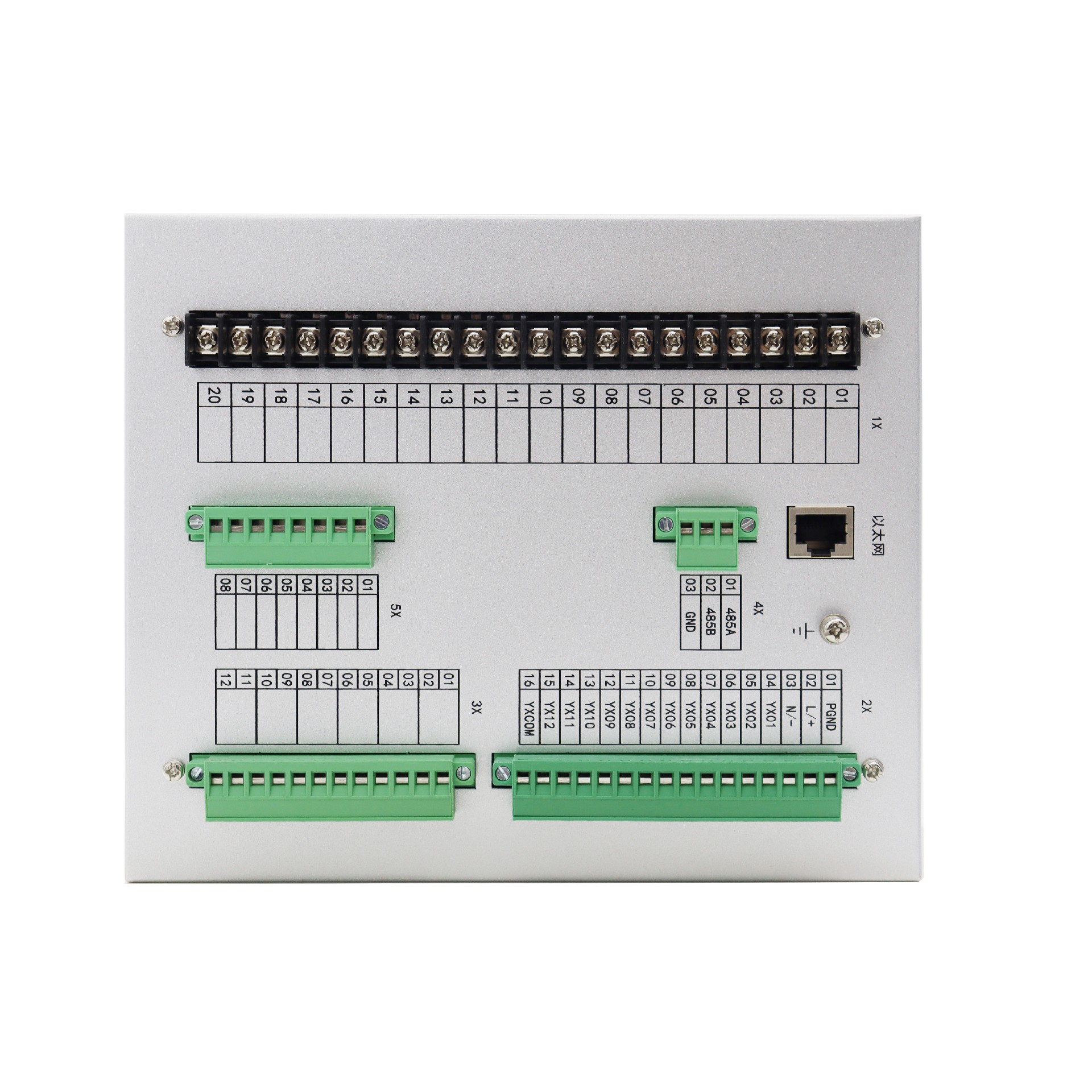

14路開入量輸入     遙控分、合閘

6 路繼電器輸出，裝置故障輸出（常閉）

1）RS485 軟件對時； 2）選配：B碼對時、SNTP 網絡對時

帶計量電壓并列   兩段母線PT斷線

線電壓、相電壓       15次諧波分析       12路開入量輸入

10路繼電器輸出       手動解列、并列

母線電壓(Ua1、Ub1、Uc1、Ua2、Ub2、Uc2)、進線電壓(Ul1、Ul2)、進線電流(Il1、Il2)

進線備自投         進線自復自投        母聯備自投         母聯自復自

兩段母線PT斷線        備自投動作         斷路器拒動

其它功能采樣回路

12路開入量輸入        10路繼電器輸出
