NRYB-20SX型微機保護測控裝置

產品分類：微機保護測控裝置

關注度：398

發布時間：2023-03-02 21:50:17

產品簡介：應?范圍適用于10kV及以下中低壓系統的線路保護、測量、控制和監視。裝置采用先進的數···

產品詳情 | PRODUCT DETAILS

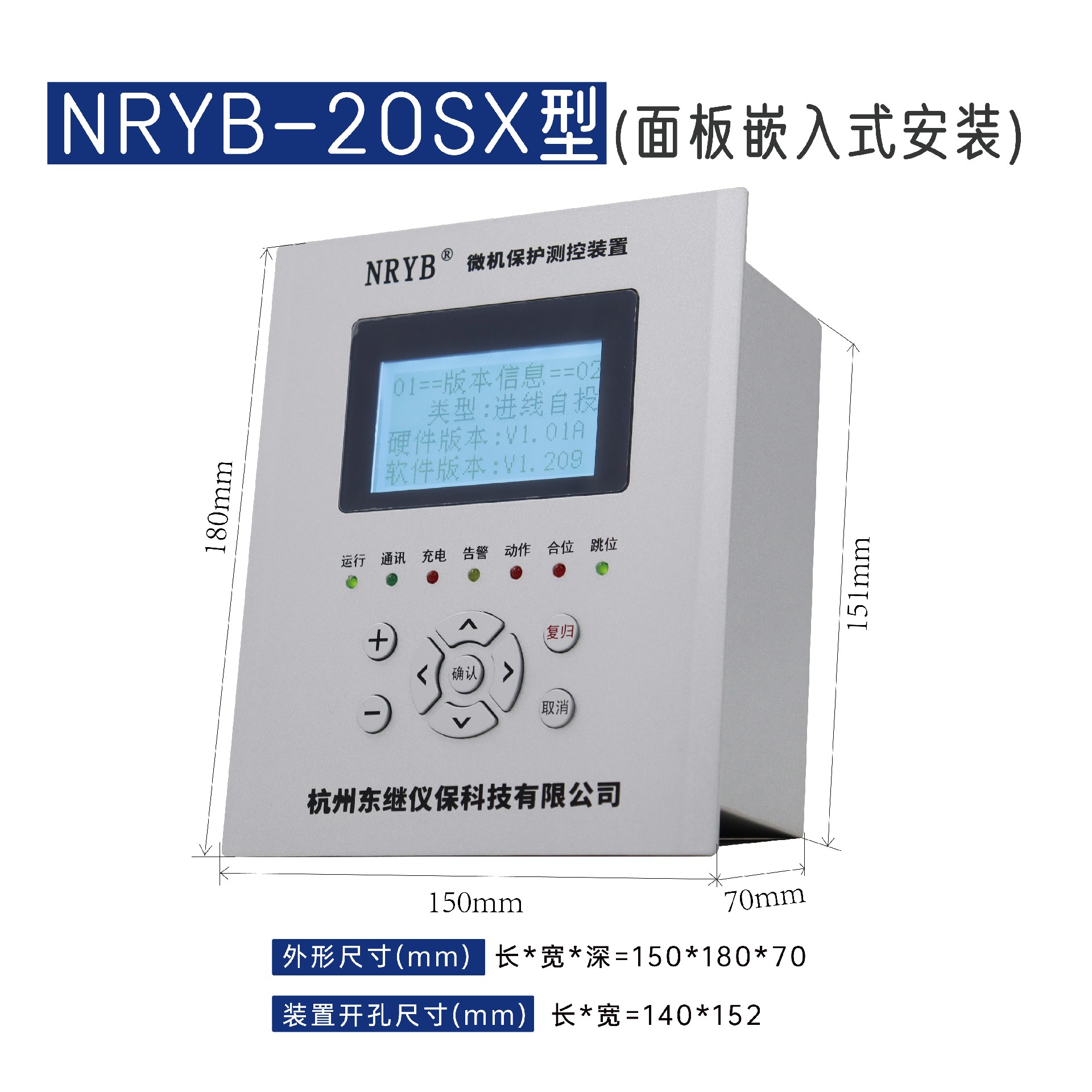

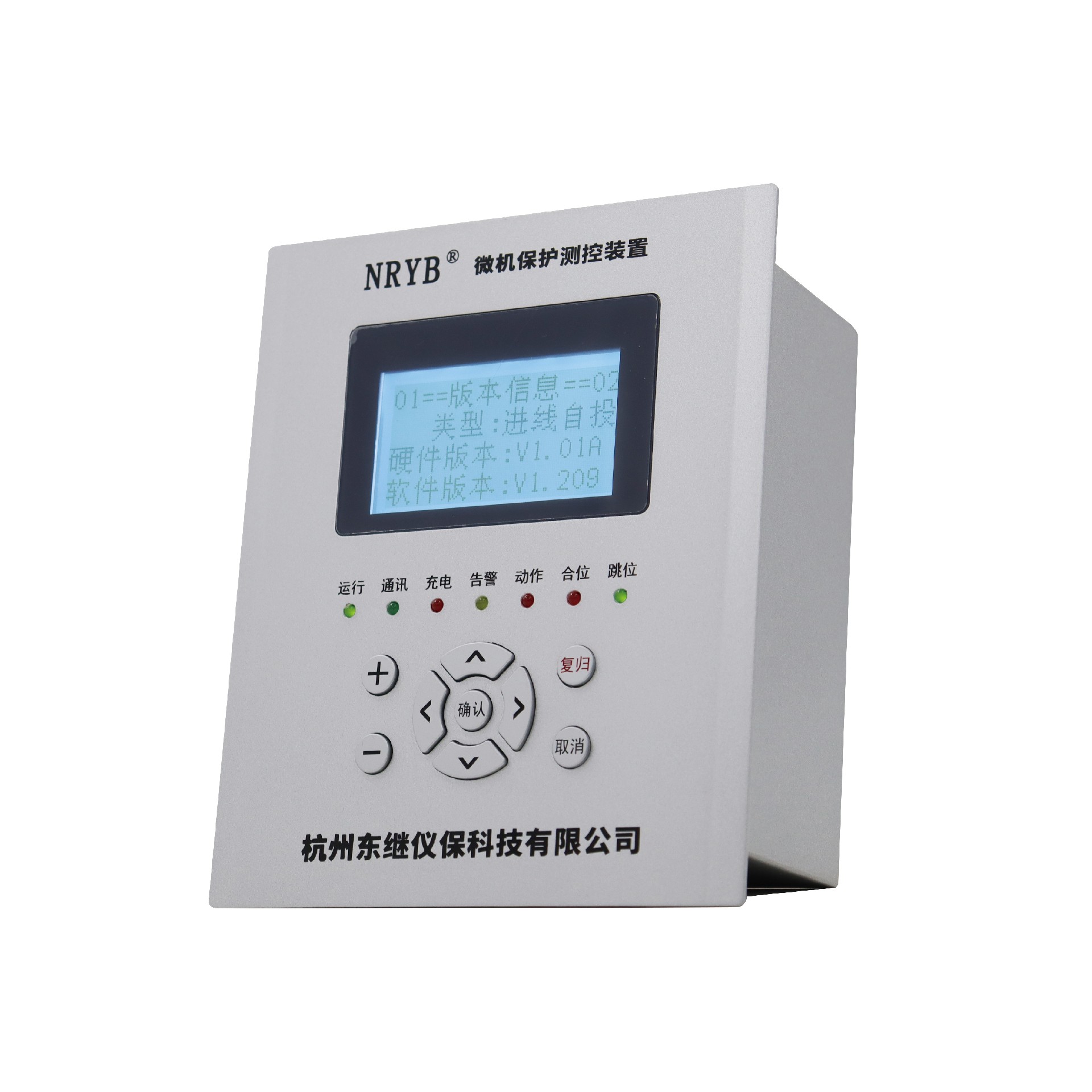

產品名稱：NRYB-20SX型微機保護測控裝置

概要信息：適用于10kV及以下中低壓系統的線路保護、測量、控制和監視。裝置采用先進的數字信號處理技術和數字通信技術，既適用于常規變電站，也適用于綜合自動化系統。

1、采集計算UA、UB、UC、UAB、UBC、UCA、U0、I0、IA、 IB、IC、P、Q、COSΦ、f。

2、相角顯示：測量、保護電量都具有相角顯示功能，方便接線檢查；

3、四象限電度計量；

4、可獨立整定4套保護定值，定值區之間切換復制安全簡單；

5、 7路遙信名稱可以自由定義，方便用戶選擇；信號出口、跳閘出口邏輯可自由整定；

6、計算各相電壓、測量電流的總諧波畸變率；

7、計算各相電壓、電流的1-15次諧波幅值；

8、1路RS485通訊；

保護精度：誤差小于3%(定值全范圍內);

速斷：動作時間≤40ms;零流最小可設置0.01A。

NRYB-20S0微機通用型保護裝置

保護功能	速斷保護、兩段定時限過流、反時限過流保護、過電壓、低電壓(有流閉鎖功能)、負序過流、過負荷、零序I段保護、零序II段(定時限反時限可選擇)、零序過壓、4路非電量保護、CT斷線、PT斷線
硬件資源	開關量輸入：8路
	開關量輸出：4路（告警、事故、跳閘、合閘）
	模擬量輸入4U+4I： Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、UCA、Ux、3I0、f、P、Q、COS

NRYB-20S3 微機進線自投保護裝置

保護功能	速斷保護、兩段定時限過流保護、反時限過流保護(一般、非常、極端)、低周減載保護、過電壓保護、低電壓、零序兩段過流、過負荷、CT斷線、PT斷線、零序電流自產、單向進線自投、進線自
硬件資源	開關量輸入：8路
	開關量輸出：4路（信號出口、合對側、跳閘出口、合閘出口）
	模擬量輸入4U+4I： Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、UCA、Ux、3I0、f、P、Q、COS

NRYB-20S2 微機電動機保護裝置

保護功能	起動速斷保護、過流二段保護、反時限保護、正序過流保護、負序過流保護、過熱保護、過負荷保護、零序過流I段保護、零序過流II段（定時限反時限可選擇）、零序過壓保護、過電壓保護、低電壓保護、4個非電量保
硬件資源	開關量輸入：8路
	開關量輸出：4路（告警、事故、跳閘、合閘）
	模擬量輸入4U+4I： Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、UCA、Ux、3I0、f、P、Q、COS

NRYB-20S4 微機四合一型保護裝置

保護功能	線路保護，變壓器保護，電容器保護，電動機保護四種類型可自由切換，滿足現場不同類型
硬件資源	開關量輸入：8路
	開關量輸出：4路（告警、事故、跳閘、合閘）
	模擬量輸入4U+4I： Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、UCA、Ux、3I0、f、P、Q、COS
