·  采集計算UA、UB、UC、UAB、UBC、UCA、U0、I0、IA、 IB、IC、P、Q、COSΦ、f。

  ·  相角顯示：測量、保護電量都具有相角顯示功能，方便接線檢查；

  ·  諧波測量：計算各相的諧波總電壓、測量諧波總電流；計算各相電壓、電流的1-15次奇次諧波幅值；

  ·  電能質量分析：計算各相電壓、測量電流的諧波畸變率（THD）；計算各相電壓、電流的1-15次諧波的諧波含有率（HR）；

  ·  四象限電度計量。

  ·  12路（可擴展到16路）交流電壓/電流通道，測量三相電流、兩路零序電流、三相電壓、零序電壓、有功功率、無功功率、功率因數、頻率、有功電能、無功電能。

     保護電流的測量不僅反映基波，還可通過邏輯可編程軟件增加測量1～15次奇次諧波，具有帶諧波制動的保護功能。

  ·  4路4～20mA直流模擬量變送輸入，默認無，選配功能；

  ·  2路RS485串行通訊接口，支持Modbus-RTU規約；

  ·  2路以太網接口，支持 IEC60870-5-103、Modbus-TCP 規約；

  ·  GPS對時功能，支持IRIG-B對時方式接口；

  ·  1個UBS接口，可通過U盤升級裝置程序，也可導出故障錄波數據，方便故障分析。

  ·  全漢化大屏幕液晶菜單顯示，人機界面清晰；

  ·  靈活、舒適的按鈕設計，菜單式操作，易懂，操作簡便、學習容易；

  ·  各路保護交流量、測量交流量、P、Q均可采用軟件自動校準；

  ·  提供多對跳閘輸出接點及信號輸出接點，可靈活設置輸出接點邏輯；

  ·  保護功能的出口可通過跳閘矩陣進行設置，方便用戶選擇要動作的繼電器。

  ·  可獨立整定4套保護定值，定值區之間切換復制安全簡單。

  ·  實時記錄交流量、開入量、開出量和所有保護模塊的狀態。

  ·  裝置記錄內部各元件動作行為、動作時間和錄波數據，共可記錄48條故障錄波，每條錄波事件

  ·  可觸發32個波形，每條錄波觸發保護出口命令可錄故障前6個周波、故障后26個周波波形，每個周波記錄16個采樣點，每個采樣點錄波至少包含16個模擬量、48個開關量       波形。

 ·  具有優異的抗干擾性能；

 ·  軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過20多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能等均達到IV級  標準。

 ·  組屏或安裝于開關柜時不需要安裝其它抗干擾模塊。

 ·  15路遙信采集,遙信電平DC220V/DC110V/DC24V可選，若無特殊要求，出廠默認遙信電平為DC24V；

 ·  15路繼電器開出功能；斷路器遙控分合閘獨立出口；

 ·  保護事件SOE、遙信事件、遙控事件、功能事件、復位事件、錄波事件等；

額定交流參數

a) 相電壓     100/ √3v                                                 b)線路抽取電壓       100 V 或100/  √3V

c) 交流電流     5A（標配）或1A（訂貨注明）          d) 額定頻率        50Hz （標配）或60Hz（訂貨注明

功率消耗

a) 直流回路   正常工作時不大于20W         動作時 不大于30W

b) 交流電壓回路      每相不大于0.5VA

c) 交流電流回路      額定電流為5A 時每相不大于1VA   額定電流為1A 時每相不大于0.5VA

狀態量電平

CPU 模件的輸入狀態量電    DC24V（標配） 或  DC220V/DC110V（訂貨注明）

15路繼電器輸出

1路保護合閘出口，1路保護跳閘出口，2路跳閘出口，6路信號出口；

1 路裝置失電告警信號（常閉）；1組遙控分合閘出口，2路跳合位信號輸出；

b） 交流電壓回路     1.2倍額定電壓，連續工作。

測量元件的準確度

(在正常工作大氣條件下)

a） 保護部分

1）電流、電壓：不超過±3％； 低頻動作值：不超過±0.02Hz；滑差閉鎖值：不超過±0.02Hz或±1％

2） 動作時間：1.2倍Iset（電流整定值）測試條件    速斷：≤40ms

定時限時間誤差：不超過±1％或±40ms

反時限時間誤差：不超過±3％或±40ms

b）測量部分

1）測量精度：采樣電流、電壓：±2‰      頻率：±0.01Hz

功率因數：±0.002         功率：±5‰        電度：±1%

2）事件順序記錄站內分辨率：  ≤1ms

3）遙控正確率：  100%

環境溫度

正常工作溫度：     -20℃ ～ 55℃   訂貨說明可選：-40℃ ～ 55℃

極限工作溫度：     -30℃ ～ 70℃   訂貨說明可選：-40℃ ～ 70℃

貯存及運輸  ：     -30℃ ～ 70℃   訂貨說明可選：-40℃ ～ 70℃

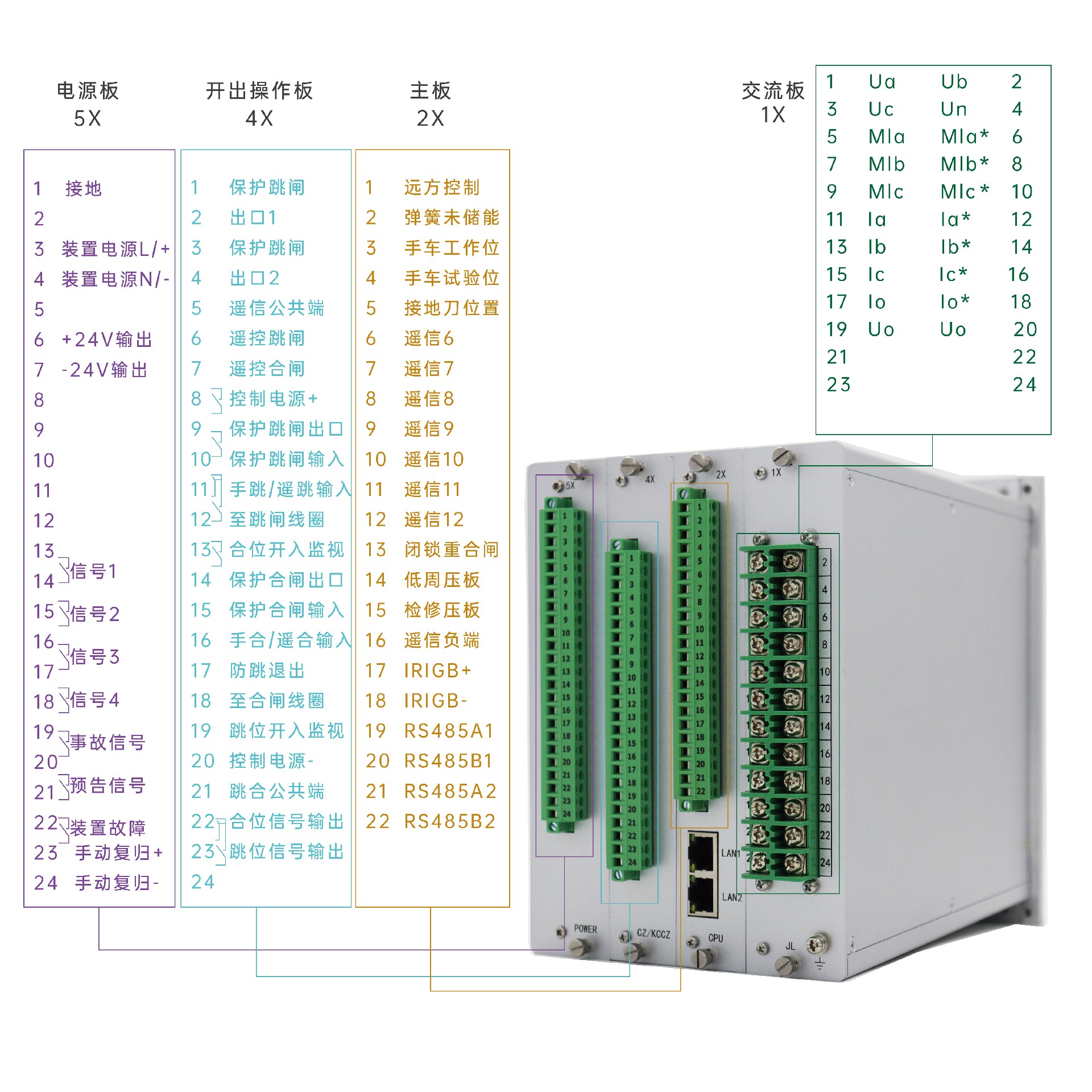

1個保護跳閘，1個保護合閘，1對遙控跳合閘出口，2路備用跳閘出口，

6路信號出口，裝置故障告警出口，1對跳合位信號出口；

(保護功能的出口可通過跳閘矩陣進行設置，方便用戶選擇要動作的繼電器出口,可靈活用于各種工藝聯鎖)
