NRYB-950X系列彩屏式微機保護測控裝置

產品分類：微機保護測控裝置

關注度：369

發布時間：2023-03-02 22:07:19

產品簡介：裝置簡介 NRYB-9575 防孤島保護裝置是在消化吸收國內外同類產品先進經驗的基礎上，采用···

產品詳情 | PRODUCT DETAILS

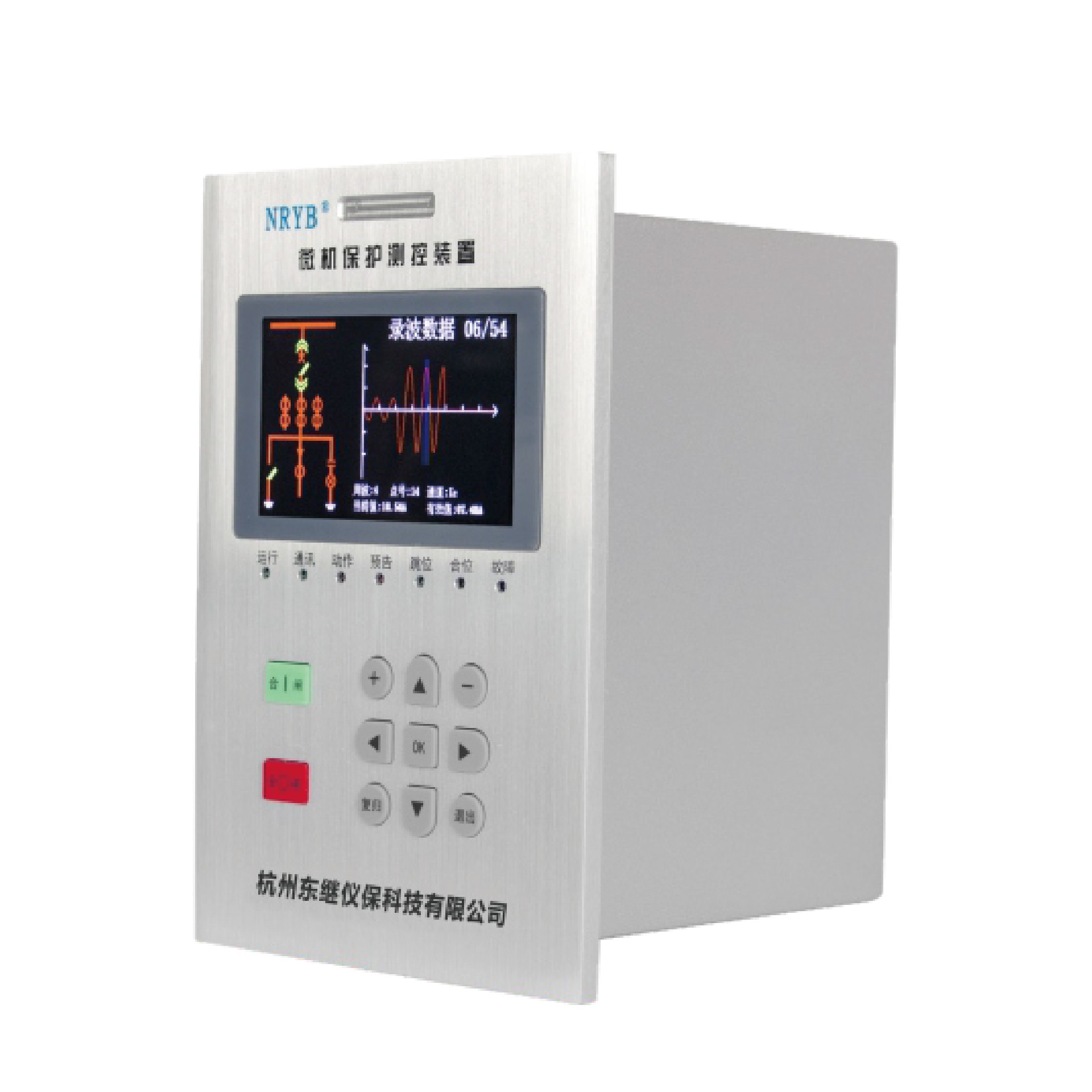

產品名稱：NRYB-950X系列彩屏式微機保護測控裝置

所屬分類：微機保護測控裝置

概要信息：NRYB-950X系列數字式保護測控裝置是在公司積累多年研發、生產數字式保護測控裝置的基礎上,經過大量的市場調研、配置方案論證所推出的面向35kV及以下電壓等級的輸配電元件及線路,備自投,電容器,站用變壓器,電容器,電動機的保護、測量與控制系統。

強大的測量功能	1)諧波測量：計算各相的諧波總電壓、測量諧波總電流；計算各相電壓、電流的1-15次諧波幅電能質量分析：計算各相電壓、測量電流的諧波畸變率（THD）；計算各相電壓電流的1-15次諧波的諧波含有率（HR)； 2)相角顯示：測量、保護電量都具有相角顯示功能，方便接線檢查；電度計量； 3）采集計算:UA、UB、UC、UAB、UBC、UCA、U0、I0h、I0l、IA、IB、IC、P、Q、COSΦ、f。
測控功能	14路遙信采集,遙信電平DC220V/DC110V/DC24內置可選，若無特殊要求，出廠默認遙信電平為DC24V內置; 斷路器遙控分合；提供多對跳閘輸出接點及信號輸出接點，可靈活設置輸出接點邏輯；開關分合閘次數統計及事件SOE等。
高可靠性	具有優異的抗干擾性能；組屏或安裝于開關柜時不需要安裝其它抗干擾模塊。
事件追憶	保護事件、錄波事件、遙信事件、自檢事件、遙控事件、功能事件保護事件：記錄并顯示保護動作類型、相別、動作時間及故障值，按“?”、“ ?”鍵查看障時刻的所有電壓、電流值；按“▲”、“▼”鍵選擇事件。循環存儲64次記錄。錄波事件：記錄并顯示故障前后波型，循環存儲64次記錄。

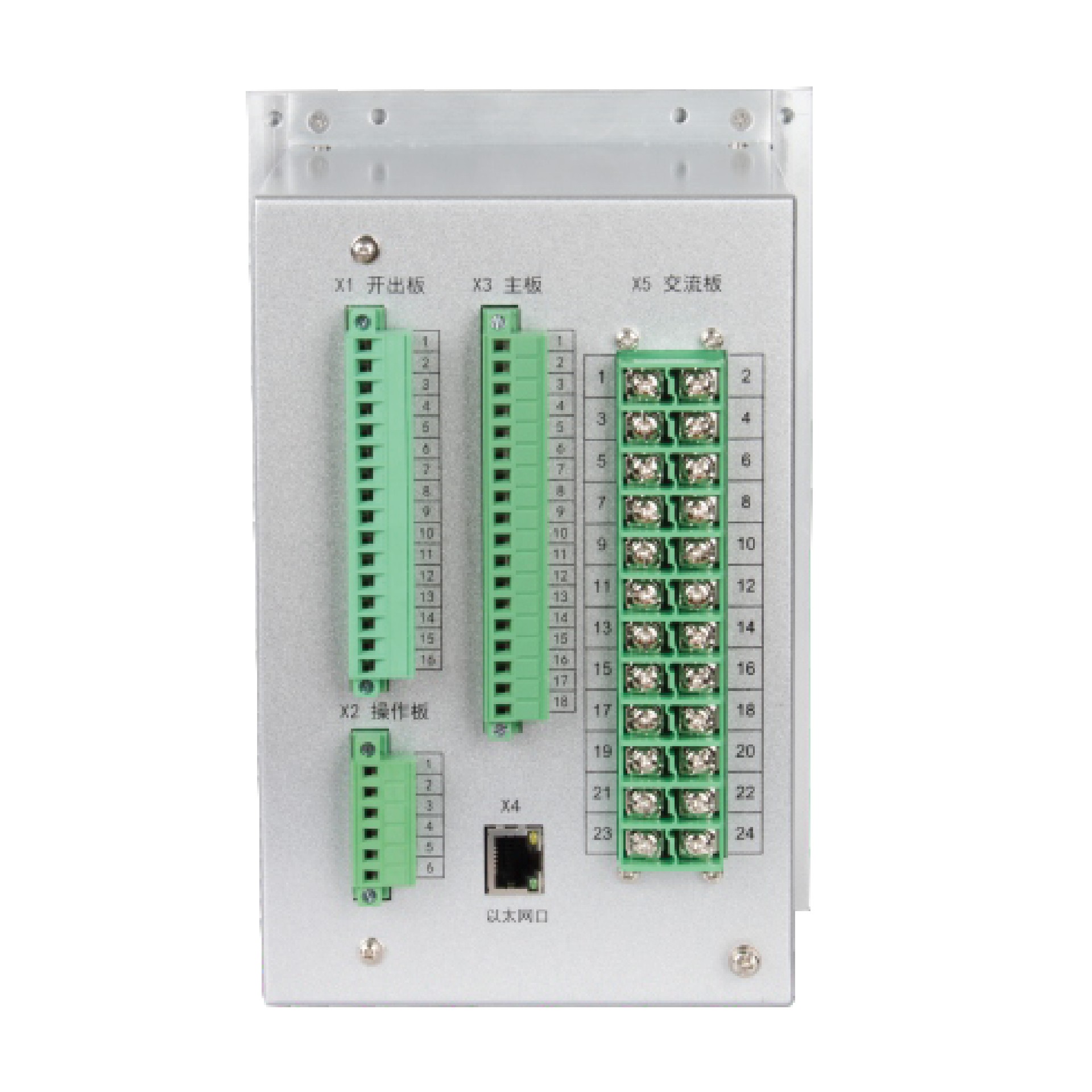

豐富的通信接口	標準配置為1個RS485口， 1個網絡通信接口。

	微機五合一綜合保護測控裝置	微機變壓器差動綜合保護測控裝	微機發電機差動綜合保護測控裝置	微機電動機差動綜合保護測控裝置
型號	NRYB-950ZH	NRYB-950ZB	NRYB-950ZF	NRYB-950ZD
功能	電壓PT(Ua、Ub、Uc、U0)	電壓PT(Ua b 、Ubc、Uca、Uo)
交流量	保護CT(Ia、Ib、Ic、I0)、測量CT(Iam、Ibm、Icm)	保護CT(Ia1,Ib1,Ic1,Ia2,Ib2,Ic2,I0) 測量CT (Iam、Icm)	保護CT(Ia1,Ib1,Ic1,Ia2,Ib2,Ic2,I0) 測量CT (Iam、Icm)	保護CT(Ia1,Ib1,Ic1,Ia2,Ib2,Ic2,I0) 測量CT (Iam、Icm)
保護功能	線路保護	差動速斷	差動速斷	差動速斷
	線路保護+備自投	比率差動	比率差動	比率差動
	變壓器保護	二次諧波閉鎖比率差動	反時限過流保護(一般、非常、極端)	反時限過流保護(一般、非常、極端)
	電容器保護	速斷、限時速斷、過流保護	速斷、限時速斷、過流保護	定時限過流保護
	電動機保護	復合電壓閉鎖三段式電流保護	復合電壓閉鎖三段式電流保護	起動前速斷、起動后速斷
		零序過流 I、II、III 保護	過負荷(跳閘告警可選擇)	正序過流保護
		零序過壓保護 (跳閘告警可選擇)	正序過流、負序過流保護	負序過流保護(不平衡保護)
		過負荷告警	負序過流反時限保護	過壓保護、低壓保護
		啟動風扇保護告警	過壓、低壓、失壓保護	過負荷
		閉鎖調壓保護告警	逆功率保護	零序過流保護
		非電量保護	頻率高，頻率低保護	零序過壓保護
			零序過流、零序過壓保護	過熱保護
			非電量保護	非電量保護
保護輔助功能	(具有現場可編邏輯功能,可靈活用于各種工藝聯鎖)
保護輔助功能	故障錄波現場分析（液晶故障波形顯示）
告警信息	CT斷線；PT斷線
告警信息	控制回路異常
操作回路	內置防跳回路(選配功能，不用可解除)
	跳、合閘電流自適應
	交直流通用
測控功能	一次值、二次值均可獨立顯示電流、電壓、頻率、功率、功率因數 四象限電度 15次諧波分析 14路開入量輸入 6路繼電器輸出遙控分、合閘
